Miele Elektronik EL140-A / EL150




Home
Bilder

Service available to all citizens of the Euro zone - Dienst verfügbar für alle Bürger der Euro Zone - Service disponible a tous les citoyens de la zone Euro



Ihre Miele hat es erwischt?

Allein schon in Deutschland gelangen jährlich tausende Waschmaschinen vorzeitig auf den Schrotthaufen.

Das ist gerade in diese Zeiten schlecht für Ihre Börse und außerdem schlecht für unsere Umwelt.

Wenn es eine Miele betrifft, lesen Sie bitte weiter. Sie werden erfahren dass es überhaupt nicht notwendig ist sich eine neue Maschine zu besorgen.



Trifft bei Ihnen eine oder mehrere der folgende Situationen zu?

bullet

Beim einschalten springt der Motor direkt kurz auf schleudern und bricht dann ab. "Spülen" blinkt in der Ablaufanzeige und der Summer ertönt,

bullet

Im Display erscheinen 3 Striche "- - -",

bullet

Trommel dreht sich nicht, schleudert nicht, spülen blinkt,

bullet

Von einem Tag auf den anderen, scheint die Maschine "tot",

bullet

Während der Ausführung des Programms scheint die Maschine eine kurze Weile tot, kommt dann wieder kurz zum "Leben",

bullet

Trommel dreht nur in eine Richtung,

bullet

Drehen der Trommel fangt unruhig an, als hätte der Motor keine Kraft,

bullet

Tür öffnet auf unerwünschte Momente oder gar nicht mehr.

bullet

Laugenpumpe pumpt das Wasser weg, obwohl das bestimmte Programmteil noch nicht fertig ist.

bullet

Die Platine ist schon Mal von einem Fachmann repariert worden, aber derselbe Fehler ist wieder zurück.



Verschiedene Ursachen

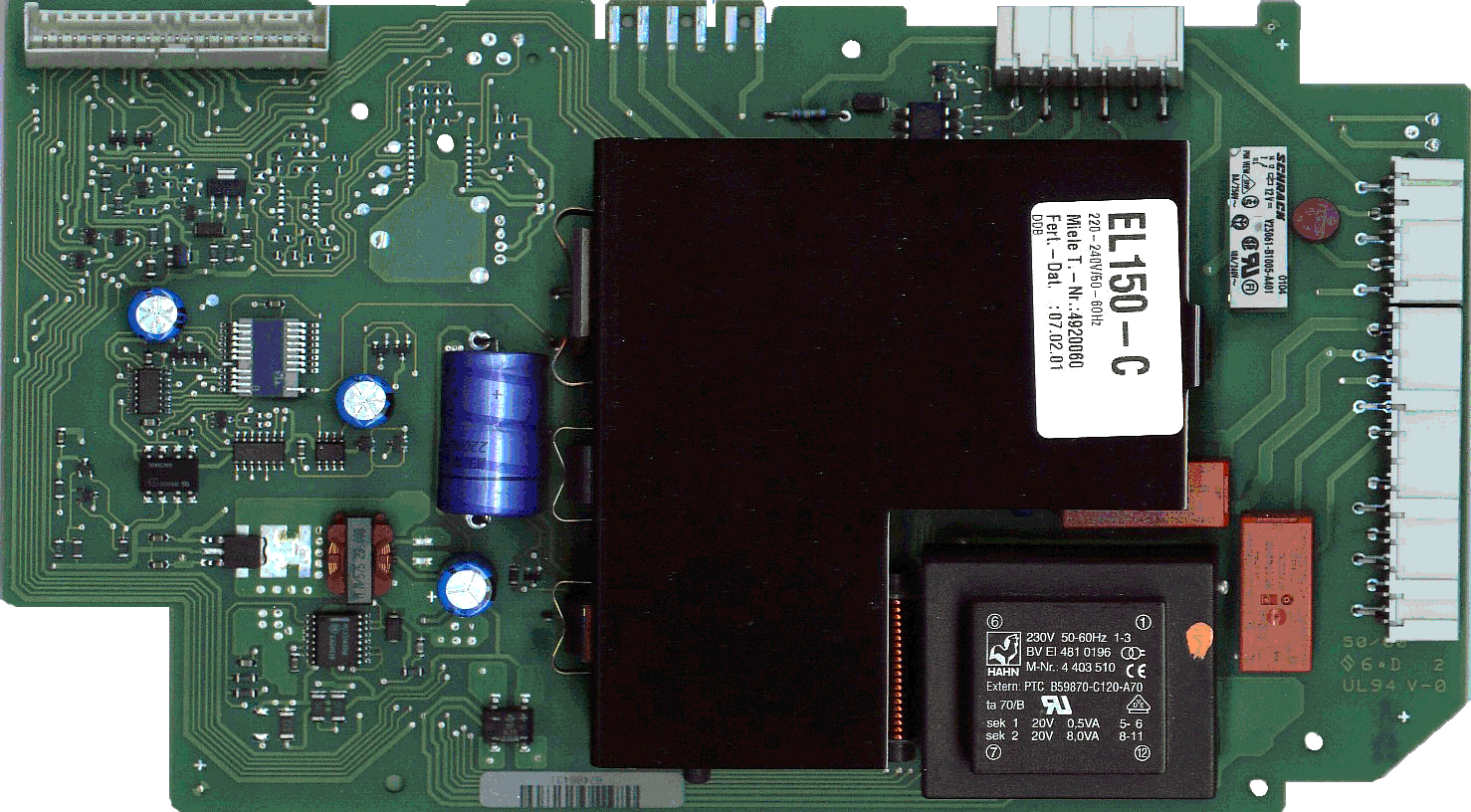

Die Miele Waschmaschinen in denen eine EL140-A / EL150 Platine ist eingebaut, sind im allgemeinen sehr gründliche Maschinen.

Einzige Schwäche ist dass die Elektronik unter bestimmte Umstände aufgibt.

Die Beschwerden fangen fast nie an bevor dem achte Jahr.

Ein häufiges Problem ist einer defekte Transformator (Trafo). Etwa genau so oft sind mehrere Leistungskomponente defekt.



Ob der Trafo defekt ist, lässt sich von jenem mit Basiskenntnis der Fachelektronik feststellen mit Hilfe eines Multimeßgerät. Wenn der Widerstand von eine der Wicklungen unendlich ist, ist der Trafo defekt. Dieser Trafo hat ein primärer und zwei sekundäre Wicklungen. Die folge der Anschlusspunkte ist bezeichnet auf der Oberseite des Trafos  (Bild unten)



Transformator der Hauptplatine

Ein defekter Trafo ist leider ein hartnäckiges Problem in die Miele Qualitätswaschmaschinen. Dieses Problem hat angefangen in Modelle in denen ab 1990 eine EL001 Elektronik eingebaut war. Trafos dieser Elektronik verweigerten nach etwa fünfzehn Jahre manchmal ihren Dienst.

War gegen eine Lebensdauer von fünfzehn Jahre wenig ein zu wenden, der Trafo der in die spätere EL150 Elektronik eingebaut worden ist (und gleichfalls der etwas schwerere Trafo in die EL140 Elektronik), ging unter besondere Umstände sogar schon nach acht Jahre im Streik.



Die Trafos die wir für den Ersatz verwenden, sind nicht originell vom Deutscher Hahn Fabrik, aber von unserem eigenem Hausmarke (siehe Hausmarkentrafo für alle Info über diesen Trafo).





Leistungselektronik Komponente

Der wichtigste Komponent der Leistungselektronik der EL140-A / EL150 Platine, ist ein IGBT (Insulated Gate Bipolair Transistor). Obwohl dies also eigentlich ein Transistor ist, wird dieser Komponent oftmals angedeutet als Triac. Es ist das Teil mit drei Beinchen dass entgegen dem Kühlkörper montiert ist.

Wenn der Widerstand zwischen den zwei äußeren Beinchen nur einige Ohms ist, ist der IGBT zerstört.

Bei einem defekten IGBT funktioniert die Motorsteuerung nicht.

Der Motor springt durch den Kurzschluß des IGBT's nach einschalten mit volle Wucht für ein Paar Sekunden ins Schleudern. Danach greift sofort die Notsteuerung ein und folgt Alarm.



Sonstige Ursachen?

Verläuft spülen oder schleudern mühsam, dann ist nicht immer die Elektronik Schuld.

bullet

Verschlissene Motorkohle: Die Motorkohle einer Miele Waschmaschine sind richtig nachhaltig. Nur wenn Sie Ihre Miele Waschmaschine sehr intensiv verwenden ist eine Lebensdauer von weniger als 15 Jahre zu erwarten.

bullet

Kabelbruch oder schlechter Kontaktstelle: Dieser Fehler passierte manchmal bei älteren Modelle. Bei Modelle mit EL150 Elektronik haben wir dieser Fehler bisher noch nicht feststellen können.

bullet

Korrosion: Durch Undichtheit der Manschette oder extreme Umweltumstände (Kälte, Dampf) kann Feucht in die Elektronik hineinschleichen. Folgen sind auf die Platine zu erkennen als verfärbte oder sogar unterbrochen Leiterbahnen. Manchmal ist dies auch unerkennbar weil die Schwachstellen sich unterhalb Komponenten befinden.



Reparaturberatung

Der erste Gedanke ist vielleicht einen Miele Fachmann an zu rufen.

Dieser wird einen Ersatz der Hauptplatine vorschlagen. Weil die Maschine schon mindestens acht Jahre alt ist (das Produktionsdatum finden Sie aufgeduckt auf dem Kühlkörper der Platine), wird Miele selbstverständlich kein Kulanz beachten. Der Preis für einem Ersatz fängt an bei € 350,00 (exkl. Gebühre für den Heimbesuch).

Miele erstattet ein Jahr Garantie auf die Reparatur.



Sie können auch Ihr lokales Fachgeschäft fragen um eine Diagnose.

Besuchgebühre werden wahrscheinlich niedriger sein. Der Preis einer Ersatzplatine nicht.

Verschiedene Fachhändler heben mittlerweile den Weg zu uns gefunden, damit sie Ihnen eine von uns schon überholte Elektronik (mit ein Jahr Garantie) anbieten können.

Diese Garantie braucht nicht unbedingt auch die Arbeits- und Besuchzeit des Technikers ein zu schließen.



Sie können die Platine selbstverständlich auch von uns direkt revidieren lassen.

Sie schicken die Platine zu uns und bezahlen die Reparatur- und Versandkosten per Vorkasse auf unserem Bankkonto.

In Normalfällen erhalten Sie die völlig überholte Platine innerhalb drei bis vier Arbeitstage wieder zurück.



Selber reparieren?

Reparaturwerkstätte mit ausreichender Kenntnis von dieser Elektronik bieten wir Ersatztrafos von unsere Hausmarke an.

Heimreparature geschehen selbstverständlich auf eigene Gefahr. Weil ich in diesem Fall keine Kontrolle üben kann über die Fähigkeiten der Kunde, kann ich auch keine Garantie leisten.

Leider werden wir manchmal konfrontiert mit gescheiterte Versuche wodurch die Platine in solchem Ausmaß beschädigt worden ist, dass diese von uns restauriert werden muss (kosten variieren).

Achten Sie besonders auf die winzige Büchsen die den oberen Schicht der Platine mit dem unteren verbinden.



Heimersatz einer IGBT führt auf der Dauer oft zur Enttäuschung. Aus diesen Grund bieten wir den IGBT nicht mehr an.

Bloßer Ersatz der IGBT führt zu oft entweder nach mehrere Waschgänge oder eben nach einige Monate zur Wiederzerstörung der IGBT.



Unser Angebot

Weil beide obengenannte Defekte (Transformator, IGBT), eine etwa gleiche Häufigkeit aufweisen, empfehlen wir bei ein Defekt dieser Platine, einen zweigleisigen Ansatz.

Deswegen bieten wir für die Module EL140-A, EL150-B, EL150-C en EL150-D, nur noch einen Komplettüberholung an.

Bei einer Komplettüberholung werden sowohl den Trafo als den IGBT ersetzt. Außerdem wird die Ursache der Zerstörung der IGBT erledigt.

Und zum Schluss werden alle sonstige Komponente der Platine überprüft und wird die Platine kontrolliert auf Feuchtschaden.



Falls Sie unser Angebot benützen, sparen Sie viele Kosten und Sie dürfen darauf zu vertrauen dass die Platine viele Jahre keine Defekte aufweist.

Wir ersetzen nämlich nicht nur der defekte Komponent, sondern wir beugen vor dass diese aufs neue zerstört wird oder dass ein anderer Defekt an Ihre Platine auftritt.



Welche Modelle sind betroffen?

In folgende Miele Modelle ist eine EL140 oder EL150 Elektronik eingebaut:



BRILLIANT 1263 WPS

SENATOR

W149

W3546

W381

W457(S)

W934

BRILLIANT 1550

SENATOR 160 WPS

W150

W355

W383

W459(S)

W937

BRILLIANT 1600

SENATOR 165 WPS

WT150

W357

W387

W460(S)

W935

BRILLIANT 2200

SENATOR 220

W151

W360

W430(S)

W461(S)

W939



SENATOR WT150

W155

W361

W433(S)

W463(S)

W941

METEOR 1052 WPS

SENATRO 1677

W2573

W3616

W435(S)

W467(S)

W946

METEOR 1063 WPS

SUPERIOR 1600

W2585

W362

W437(S)

W470(S)

W946(i)

METEOR 1149

SUPERIOR 1620 WPS

W300

W363

W439(S)

W471(S)

W980

METEOR 2086 WPS

SUPERIOR 1650

W3160

W367

W443

W473(S)

W985

METEOR 2340

SUPERIOR 1663 WPS

W3345

W370

W444

W475(S)

W986



SUPERIOR 1677 WPS

W3460

W373

W450(S)

W476(S)

W987

MONDIA 1285 WPS

SUPERIOR 2100

W351

W374

W451(S)

W477(S)

W989

MONDIA 1363 WPS

SUPERIOR 2101

W352

W375

W452(S)

W479(S)

W989(i)

MONDIA 1823 WCS

SUPERIOR 2200

W353

W376

W453(S)

W489(S)

WT945

MONDIA 1825 WPS

SUPERIOR DUO 1500

W3545

W377

W455(S)

W489(Si)

W145(S)



Elektronik Module:

EL140-A, EL150, EL150-A, EL150-B, EL150-C EL150-D





Preise 1 April 2017



Preise und Versandkosten sind inklusive 21% Mehrwertssteuer und sind (wenn nicht anders angedeutet), inklusive 1 Jahr Garantie auf der Reparatur.

Für einzelne Komponente (Trafos) gilt eine Garantie von 3 Monate, ausgenommen der Komponente ist von unfachmännischen eingreifen zerstört worden.



Preise einschl. 21% MwSt.



Komplettüberholung EL140-A, EL150 (-A, -B, -C, -D), EL180-A Incl. 1 Jahr Garantie auf alle Defekte

€  79,00

Trafo BV EI 481 0196Y neu! (für EL140/EL150), Deutsches Fabrikat

Ersatz für Hahn BV EI 481 0196 und Hahn BV EI 481 0197

€  36,00

Rückversand nach Deutschland

€  10,00

Rückversand nach Österreich

€  13,00

Rückversand nach Italien

€  13,00

Rückversand nach Frankreich

€  13,00

Rückversand nach die Schweiz (kein MwSt.)

€  20,95




Ihr Gewinn

bullet

Professionelle Reparaturen

bullet

Faire preise

bullet

Was Sie selber tun können, machen Sie selber

bullet

Sehr schneller Service (siehe Reaktionen)

bullet

Ihre Miele Waschmaschine leistet noch viele Jahre ihre Dienste





Wo finden Sie den Typennummer Ihrer Miele?

bullet

Den Typennummer (meist Buchstabe "W", gefolgt von drei Ziffern) finden Sie auf das Typenschild hinter der Tür.



Wie bauen Sie die Platine aus?



-  (Frontlader, Typ 1)



bullet

Unbedingt beachten: Machen Sie die Maschine Spannungsfrei (ziehen Sie den Stecker aus der Steckdose).

bullet

Öffne die Vorderseite der Maschine (Bolzen in der Türöffnung, Schrauben hinter dem Seifebehalter)

bullet

Modul ist geklemmt worden gegen die Hinterseite des Frontblechs (Bild)

bullet

Losen Sie alle Stecker von die Platine und nehmen Sie diese aus der Maschine.



-  (Frontlader, Typ 2)



bullet

Unbedingt beachten: Machen Sie die Maschine Spannungsfrei (ziehen Sie den Stecker aus der Steckdose).

bullet

Entferne (zB. mit ein Tischmesser) die zwei kunststoff Schraubabdeckkungen auf beiden Seiten der Oberdeckel.

bullet

Entferne beide Schrauben

bullet

Heben Sie den Deckel von vorne auf und drehen Sie diese nach hinten.

bullet

Die Platine liegt oben in der Maschine (Bild)

bullet

Losen Sie alle Stecker von die Platine und nehmen Sie diese aus der Maschine.
Sind Sie dabei besonders Vorsicht mit dem weisen (Schluss-)Stecker der neben den Orangen Stecker geortet ist!
Dieser ist in Maschinen ohne WPS nicht mit einem Kabel verbunden. Wegen dem Gefahr dass diese in der Maschine fällt, raten wir Sie, diese als erste zu losen und diese an einem sicheren Stelle auf zu bewahren (nicht mitschicken).



-  (Toplader)



bullet

Unbedingt beachten: Machen Sie die Maschine Spannungsfrei (ziehen Sie den Stecker aus der Steckdose).

bullet

Die EL 150 verbirgt sich unter der Abdeckung hinter dem Deckel

bullet

Die Abdeckung ist mit 2 Torxschrauben Gr. 20 von hinten befestigt

bullet

Die Schrauben lösen und den Deckel abnehmen

bullet

Die EL 150 hängt hochkant in der Maschine

bullet

Zuerst die oberen Stecker und den kleinen Schlauch abziehen

bullet

Vorsichtig die EL 150 rausheben und die seitlichen Stecker abziehen

bullet

Die EL 150 rausnehmen.



Wie funktioniert es?

bullet

Sie schicken mir (über den Link unten) einen E-mail mit Erwähnung der Maschinentyp (W...) und ihre Adresse

bullet

Sie wählen einen Option (siehe Preise)

bullet

In Ihre gesendete E-Mail finden Sie einen Link zu die Adresse wohin Sie die Elektronik schicken sollen und die Kontonummer (einschließlich IBAN und BIC Nummern)

bullet

Sie schicken das Modul gut verpackt zu dieser Adresse

bullet

Sie überweisen den genannten Betrag und die Versandkosten auf mein Konto (die Überweisung an sich ist gratis wenn Sie IBAN und BIC erwähnen)

bullet

Sie erhalten innerhalb einige Tage (Ferien ausgenommen), die Reparierte bzw. Revidierte Platine wieder.

bullet

Ich freue mich immer auf Ihre Rückkopplung



Garantie

bullet

1 Jahr Garantie***

bullet

Bei Fehler: gratis Ersatz (ausgenommen Versand) oder Rückzahlung (Sie entscheiden)



Störung defekt Trommel dreht nicht spülen leuchtet blinkt Maschine tot

***Für den Aus- und Einbau de Trafo auf der Platine, gebe ich keine Anweisungen. Wegen der Bau dieser Platine ist dies nur erfolgreich aus zu führen von einer ausgebildeter Techniker. Wenn Sie diese Reparatur selber ausführen, übernehme ich dafür keine Haftung.



Auch Ersatz des trafos und sonstige Reparaturen der Module:



Elektronik

Miele Waschmachinemodel

EDRU001W1069,W697,W698,W699,W700,W701,W711,W726,W729,W770,W796
EDSTU201

W701,W704,W709,W710,W716,W717,W719,W720,W723,W724,W726,W731,W732,

W788,W791,W796,WT745,WT795

EDSTU202W694,W705,W791,W792,W793,W794
EDSU101W719,W720,W723,W724,W726
EDSU102W701,W704,W705,W709,W710,W711,W716,W719,W720,W726,W731
EL001W712,W713,W715,W718,W720,W729,W732,W738,W790,W792,W795,W796,W799,W905
EL101W1918,W5425,W9059,W913,W914,W916,W917,W918,W921,W925,W933
EL110

W110,W700,W800,W801,W805,W811,W8115,W820,W825,W830,W8314,W832,W833,W901,

W908,W909,W911,W915,W929,W908

EL140Aalleen -A model: W934,W937,W984

EL150

A,B,C,D

W149,W155,W2572,W2573,W2577,W2584,W2585,W2586,W2587,W2833,W2835,W2852,W2863,W2833,W300,W3160,

W3345,W3460,W351,W352,W353,W3545,W355,W357,W3574,W3575,W360,W361,W3616,W362,W363,W367,W370,

W373,W374,W375,W376,W377,W381,W383,W387,W430S,W432S,W433S,W435S,W437S,W439S,W440S,W441S,

W442S,W443S,W444S,W445S,W447S,W449S,W450S,W451S,W452S,W453S,W455S,W457S,W459S,W460S,W461S,

W463S,W467S,W470S,W471S,W473S,W475S,W476S,W477S,W479S,W980,W985,W986,W987,W989

EL200

B,C,D

W2866,W8120,W835,W837,W838,W842,W843,W844,W852,W853,W8535,W857,W859,W873,

W9140,W9345,W963,W9645,W974

ELP152 -A

W2515, W2553, W3831, W3838, W5245, W5260, W5660, V5760 WPS, V5760 Meteor,

EDPL

W15XX, W16XX, W17XX, W18XX, W19XX, W21XX, W22XX, W23XX, W24XX, W25XX, W31XX, W32XX, W34XX, W35XX

Electrolux

EDC46130W, EDC66130W, EDC66150W, EDC67150W, EDC67550W, EDC67555W, EDC77570W, EDI96150W

AEG

6130W, 6150W, 7150W, 7550W, 7555W, 7570W, T55400, T55403, T55405, T55500, T55540, T55542, T55543, T55544, T55545, T55580, T55600, T55610, T55640, T55800, T55840, T56600, T56640, T56740, T56800, T56830, T56840, T568DIA, T57630, T57800, T57808, T57830, T57848, T57900, T58840, T59820, T59850, T59860, T59880, T88800, T88840, TMARATHON

Zanussi

TC7114, TCE7114, TCE7224, ZTE170, ZTE220, ZTE240, ZTE260, ZTE265, ZTE270, ZTE272, ZTE273, ZTE275, ZTE277, ZTE280, ZTE285, ZTE286, ZTE289, ZTH485, ZTK120



Unterstehende Modelle kann ich leider nicht unterstützen:

W733, W734, W735, W736, W737, W738, W750, W751, W753, W754, W755, W756,W757, W758,

W759, W760, W761, W763, W765, W770, W772, W780, W782, W783, W784, W793, WT489, WT490
