Miele module EL140-A / EL150


Home
Foto's

Service available to all citizens of the Euro zone - Dienst verfgbar fr alle Brger der Euro Zone - Service disponible a tous les citoyens de la zone Euro


Uw Miele heeft het begeven?

Alleen al in ons land worden jaarlijks duizenden wasmachines vroegtijdig vervangen.

Dit is slecht voor uw portemonnee en slecht voor het milieu.

Als het om een Miele gaat en u verder leest, ziet u dat het misschien nog helemaal niet nodig is om een nieuwe machine aan te schaffen.



Herkent u een van de volgende situaties?

bullet

Kort aanjagen van de motor (schelle piep), daarna knippert het lampje spoelen,

bullet

Trommel draait niet, lampje spoelen knippert, drie liggende streepjes in display,

bullet

Machine dood, geen enkel lampje brandt,

bullet

Machine draait een deel van het programma, maar valt daarna plotseling stil. Hervat na enige tijd vanzelf weer het programma,

bullet

Trommel draait maar n kant op,

bullet

Trommel komt schokkerig op gang bij centrifugeren,

bullet

De hoofdprint is door een technicus gerepareerd, maar heeft het na een aantal wasbeurten opnieuw begeven.



Wat moet u NIET doen?

Probeer NIET zelf de print te repareren.

Onze prijzen zijn gebaseerd op elektronica in originele toestand. Bij ondeskundige reparatiepogingen en gebruik van inferieur materiaal is de kans groot dat de print en/of componenten beschadigd, defect en/of verontreinigd raken.

Gebruik in GEEN geval contactspray of reinigingsspray.

Het kost ons niet alleen extra werk om deze te verwijderen, maar de spray dringt via de ventilatieopeningen de relais binnen waarna de openingen verstopt raken en de levensduur van de relais beperkt wordt.

Wij behouden ons het recht voor om in voorkomende gevallen een meerprijs te berekenen.



Verschillende oorzaken

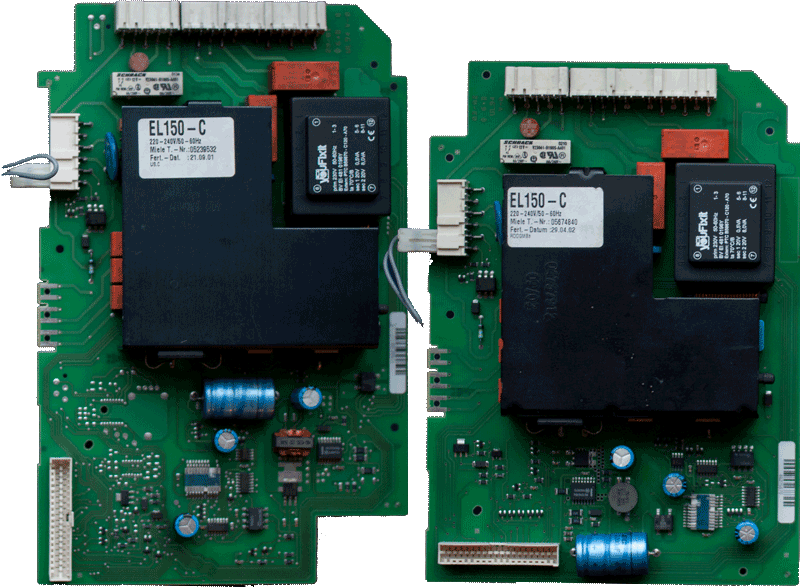

De Miele wasmachines waarin een EL140-A / EL150 is ingebouwd, zijn over het algemeen zeer degelijke machines.

Enig minpunt is dat de elektronica het soms vroegtijdig begeeft.

Een veelvoorkomend probleem is een defecte transformator (trafo). Ongeveer even zo vaak is de vermogensregeling defect.

Een defecte trafo is door iemand met basiskennis van elektronica vast te stellen met behulp van een multimeter. Als de weerstand van een van de wikkelingen oneindig is, is de trafo defect. Deze trafo heeft een primaire en twee secundaire wikkelingen - de aansluitingen ervan zijn afgedrukt op de bovenkant van deze trafo, zie afbeelding hieronder.



Transformator op de hoofdprint

Een defecte trafo is een hardnekkig probleem in de wat oudere Miele wasmachines.

In de nieuwere machines bevindt zich een geavanceerdere schakelende voeding, waardoor dit probleem zich nu niet meer voordoet.



De trafo's die wij gebruiken zijn niet de originele Miele trafo's, maar zijn van ons eigen huismerk (zie huismerk trafo voor alle info over deze trafo).







Vermogensregeling

De belangrijkste component voor de vermogensregeling op de EL140-A / EL150 module, is de IGBT (insulated gate bipolair transistor). Hoewel dit dus een transistor is, wordt dit component op forums vaak Triac genoemd.

Het is het onderdeel met drie pootjes dat tegen het koelblik gemonteerd is.

Als de weerstand tussen de twee buitenste pootjes slechts enkele ohms is, is de IGBT ter ziele.

Bij een defecte IGBT geeft de motor direct na inschakelen van de machine een zeer korte, schril klinkende, piepende aanzet, waarna de machine in storing valt (drie liggende streepjes in display).



Andere oorzaken?

Heeft de machine problemen met centrifugeren en spoelen, dan is de motorfunctie gestoord.

Naast de hierboven genoemde oorzaken, zijn er ook nog enkele andere mogelijkheden:

bullet

Versleten koolborstels, zie hier. De koolborstels van Miele gaan uitzonderlijk lang mee. Als u niet zeer intensief gebruik maakt van de wasmachine, dan gaan de koolborstels meestal 15-20 jaar mee.

bullet

Kabelbreuk of slecht contact. Dit kwam bij oudere modellen wel eens voor. Van de modellen met een EL150 print, hebben wij deze klacht nog niet vastgesteld.

bullet

Motor defect. Symptoom: n koolborstel is compleet versleten, terwijl de andere nog lang genoeg lijkt voor jaren. Ook lijkt de motor geen vermogen meer te kunnen ontwikkelen. Soms draait de motor nog wel met een lege trommel.



Reparatieadvies

Uiteraard kunt u een servicemonteur van Miele laten komen.

Deze zal de hoofdprint vervangen. Omdat de machine al minimaal een jaar of acht oud is (de productiedatum vindt u op het etiket van de print), zal Miele geen coulance in acht nemen. De prijs van vervanging van de print ligt ongeveer op 350,00 (+ voorrijkosten).

De nieuwe print zal ongeveer weer net zo lang meegaan als de oude.



U kunt ook uw lokale witgoedhandelaar om een diagnose vragen.

De voorrijkosten zullen mogelijk lager zijn. De prijs van een nieuwe print niet.

Verschillende witgoedmonteurs hebben de weg naar ons inmiddels ook gevonden, waardoor dezen u een gereviseerde elektronische module met een jaar garantie kunnen aanbieden in plaats van vervanging door een nieuwe.

De garantie van een jaar hoeft niet te gelden voor het arbeidsloon van de monteur



U kunt natuurlijk de print ook direct door ons laten reviseren.

U stuurt de print dan naar ons op en betaalt de reparatie- en de verzendkosten vooruit op onze bankrekening.

Meestal heeft u de print binnen drie werkdagen weer terug, afhankelijk van de snelheid van de postbezorging.



Volledige revisie

Als u gebruik maakt van ons aanbod voor een volledige revisie (zie onder), bespaart u veel kosten n u bent er zeker van dat de print de komende jaren geen defect meer vertoont.

Wij vervangen dan namelijk niet alleen het defecte onderdeel, maar voorkomen ook dat deze het opnieuw begeeft of dat een ander defect aan de print optreedt.



Zelf repareren?



Trafo

Voor klanten die voldoende ervaring hebben met het desolderen en solderen aan een dubbelzijdige print, boden wij ook de originele transformator van Hahn voor deze print aan.

Sinds medio september 2012 heeft Miele Duitsland besloten om de overeenkomst die zij heeft met de firma Hahn, strikt na te laten leven.

Hierdoor is deze trafo niet meer in de vrije handel verkrijgbaar.

Wij begrijpen deze actie van Miele Duitsland (die het hoofdkantoor uitgebreid aan ons heeft toegelicht).

Na weken van testen, kunnen we voor deze trafo echter een alternatief aanbieden dat minstens dezelfde kwaliteit heeft.

Deze trafo wordt in opdracht van YouFixit geproduceerd en we verkopen deze dan ook onder ons eigen merk.



Het zelf vervangen van de trafo gebeurt natuurlijk wel voor uw eigen risico. YouFixit kan in dit geval geen garantie geven omdat wij geen enkele controle dan wel invloed hebben op uw vakmanschap m.b.t. elektronicareparaties.

Wij worden helaas nogal eens geconfronteerd met mislukte pogingen waarbij de print dusdanig beschadigd is dat deze door ons moet worden gerestaureerd (de kosten hiervan variren).

Een veelvoorkomend gevolg is dat de busjes die de beide lagen van de print met elkaar verbinden, bij het demonteren van de trafo, meegetrokken worden.



Gebruik een goede tinzuiger en eventueel litze om de laatste restjes soldeer te verwijderen. Probeer in geen geval de trafo er met kracht uit te wrikken. Als het niet lukt de trafo er met handkracht uit te krijgen, gebruik dan geen schroevendraaier of ander scherp voorwerp om deze onder de rand als hefboom te gebruiken. Juist hierdoor trekt u de busjes uit de print waardoor uw print ook met de nieuwe trafo niet zal werken. Probeer, eventueel m.b.v. wat nieuw tin, de restanten tin vloeiend te maken en af te zuigen zodat alle (10) pennen vrij zijn. Hierboven is het gereedschap (Weller DSX120) afgebeeld dat wij hiervoor gebruiken.

Als u de print (busjes) beschadigt, kunnen wij deze vaak nog wel herstellen. De kosten daarvan variren.



IGBT

Het zelf vervangen van de IGBT loopt vaak op een teleurstelling uit. Dit is de reden dat wij dit onderdeel niet meer los aanbieden.

Het komt te vaak voor dat de IGBT het na enkele wasbeurten (of soms na enkele maanden) weer begeeft.



Ons aanbod: volledige revisie

Aangezien beide hierboven genoemde defecten ongeveer even vaak voorkomen, adviseren wij om beide oorzaken bij een defecte print aan te pakken.

Voor dit doel bieden wij voor de modules EL140-A, EL150-B, EL150-C en EL150-D, een volledige revisie aan.

Wat doen wij bij een volledige revisie:

bullet

Vervangen van de trafo

bullet

Vervangen van de IGBT

bullet

Vervangen van zwakke componenten die verantwoordelijk zijn voor het sneuvelen van de IGBT

bullet

Controleren overige componenten als relais, elco's e.d.

bullet

Vervangen eventuele overige defecte componenten

bullet

Printbanen nakijken op corrosie en zondig restaureren, waarbij zwakke/gerestaureerde plekken worden verzegeld met een speciale lak

bullet

Print schoonmaken

bullet

Testen van de print

bullet

Volledige garantie van 1 jaar op alle elektronische gebreken van de print (m.u.v. blikseminslag, water- en brandschade). U betaalt bij een nieuw of terugkerend defect binnen een jaar alleen de kosten voor verzending van de print naar ons toe.



Om welke typenummers gaat het?

De volgende Miele modellen beschikken over een EL140 of EL150 module:



BRILLIANT 1263 WPS

SENATOR

W149

W3546

W381

W457(S)

W934

BRILLIANT 1550

SENATOR 160 WPS

W150

W355

W383

W459(S)

W937

BRILLIANT 1600

SENATOR 165 WPS

WT150

W357

W387

W460(S)

W935

BRILLIANT 2200

SENATOR 220

W151

W360

W430(S)

W461(S)

W939



SENATOR WT150

W155

W361

W433(S)

W463(S)

W941

METEOR 1052 WPS

SENATOR 1677

W2573

W3616

W435(S)

W467(S)

W946

METEOR 1063 WPS

SUPERIOR 1600

W2585

W362

W437(S)

W470(S)

W946(i)

METEOR 1149

SUPERIOR 1620 WPS

W300

W363

W439(S)

W471(S)

W980

METEOR 2086 WPS

SUPERIOR 1650

W3160

W367

W443(S)

W473(S)

W985

METEOR 2340

SUPERIOR 1663 WPS

W3345

W370

W444(S)

W475(S)

W986



SUPERIOR 1677 WPS

W3460

W373

W450(S)

W476(S)

W987

MONDIA 1285 WPS

SUPERIOR 2100

W351

W374

W451(S)

W477(S)

W989

MONDIA 1363 WPS

SUPERIOR 2101

W352

W375

W452(S)

W479(S)

W989(i)

MONDIA 1823 WCS

SUPERIOR 2200

W353

W376

W453(S)

W489(S)

WT945

MONDIA 1825 WPS

SUPERIOR DUO 1500

W3545

W377

W455(S)

W489(Si)

W145(S)



Moduletypen:

EL140-A, EL150, EL150-A, EL150-B, EL150-C EL150-D





Prijzen per 1 april 2017



Prijzen en verzendkosten zijn inclusief 21% BTW en zijn, tenzij anders aangegeven, inclusief 1 jaar garantie op de reparatie.

Voor losse onderdelen geldt een garantieperiode van 3 maanden, tenzij het onderdeel defect is geraakt door ondeskundig handelen.



Volledige revisie EL140-A, EL150 (-A, -B, -C, -D), EL180-A incl. 1 jaar garantie op alle defecten

  79,00

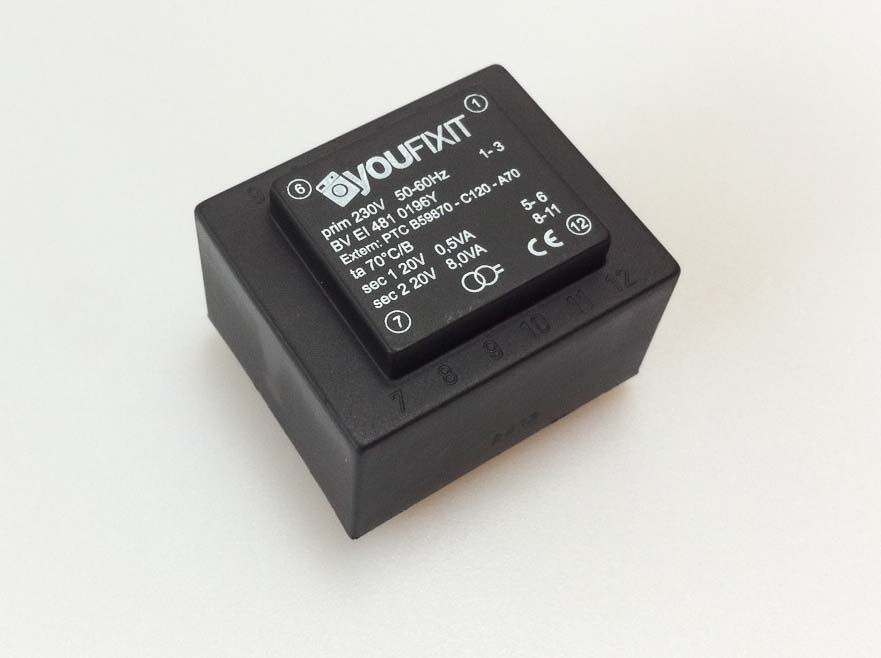

Trafo BV EI 481 0196Y nieuw! (voor EL140/EL150) 1)

Vervanging voor Hahn BV EI 481 0196 en Hahn BV EI 481 0197, Duits fabrikaat

  36,00

Verzendkosten Nederland

    6,75

Verzendkosten Belgi

    10,00



1) Voor het demonteren en weer monteren van de trafo op de print, geef ik geen aanwijzingen. Vanwege de constructie van deze print is dit namelijk alleen succesvol uit te voeren door een technicus die daarvoor is opgeleid. Als u dit zelf doet, doet u dit voor eigen risico en ik kan u dan ook geen garantie geven dat de machine daarna weer goed functioneert.



Uw voordeel

bullet

Zeer professionele reparaties

bullet

Lage prijzen

bullet

Wat u zelf kunt doen, doet u zelf

bullet

Zeer snelle service (zie https://www.kiyoh.nl/youfixit/?k=in)

bullet

Uw machine kan nog jaren mee



Waar vind u het Modelnummer van uw Miele?

bullet

Het modelnummer (meestal de letter W, gevolgd door drie cijfers, soms vier) vindt u achter op het typeplaatje achter de deur.



Hoe demonteert u de print?



-  (voorlader, type 1)



bullet

Trek de stekker uit de wandcontactdoos

bullet

Open het voorpaneel (boutjes in deuropening, schroeven achter zeepvak)

bullet

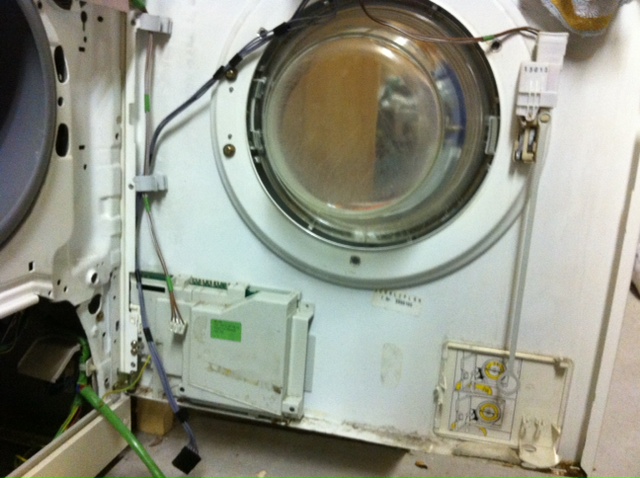

Print is gemonteerd tegen binnenkant voorpaneel, onderin (Foto)

bullet

Maak alle stekkers los van de hoofdprint en neem de hoofdprint uit de machine



-  (voorlader, type 2)



bullet

Trek de stekker uit de wandcontactdoos

bullet

Verwijder (bijvoorbeeld met een tafelmes), de twee plastic afdekplaatjes aan weerskanten van de bovenplaat

bullet

Verwijder de beide schroeven

bullet

Klap de bovenplaat aan de voorkant omhoog en draai deze weg naar achteren

bullet

U ziet de print nu bovenin de machine liggen (Foto)

bullet

Maak alle stekkers los van de hoofdprint en neem de hoofdprint uit de machine
Wees extra voorzichtig met de witte (jumper)stekker naast de oranje stekker. Deze zit in de machines zonder WPS niet vast aan een kabel! Haal deze er als eerste af en bewaar deze op een veilige plaats om te voorkomen dat deze in de machine valt(deze losse stekker niet meesturen).





-  (bovenlader)



bullet

Trek de stekker uit de wandcontactdoos

bullet

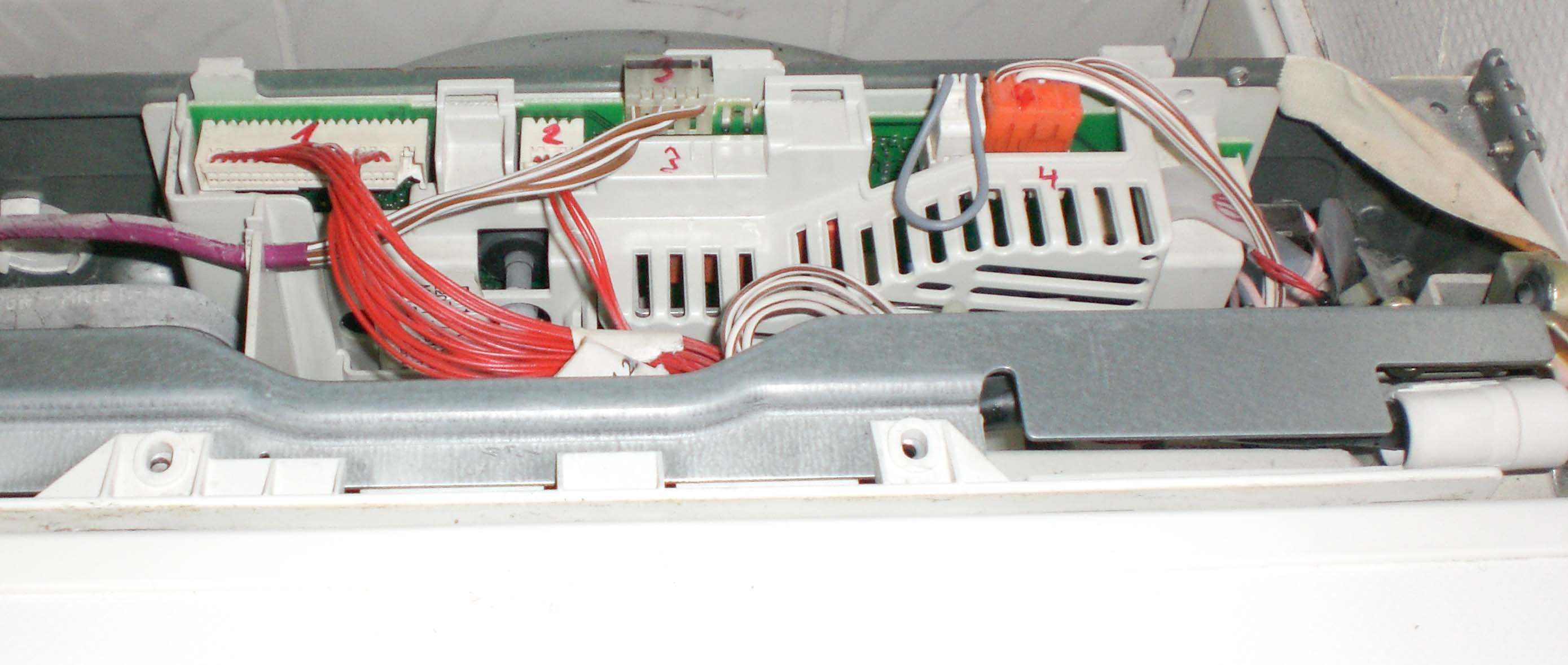

De EL150 bevindt zich onder de afdekplaat achter de deksel

bullet

Verwijder de twee torx-schroeven aan de achterkant waarmee de afdekplaat bevestigd is

bullet

Verwijder de afdekplaat

bullet

Maak de stekkers aan de bovenkant allemaal los

bullet

Trek met een draai/trek beweging het rubberen slangetje van de druksensor los

bullet

Haal de EL150 voorzichtig naar boven totdat u de stekkers aan de zijkant los kunt maken

bullet

U kunt de module inclusief de kunststof behuizing opsturen





Wat moet u niet doen?

bullet

Probeer de elektronica vooral niet zelf te repareren. Bij het lossolderen van componenten (IGBT, trafo) moeten alle pootjes volledig vrij gemaakt zijn van soldeer, anders moet u teveel kracht zetten en beschadigd u de print. Het vervangen van een defecte IGBT lost het probleem bovendien niet op. Deze zal weer defect raken.

bullet

Voer ook zelf geen metingen uit aan de print. U kunt daarmee onbedoeld de print verder beschadigen waardoor wij deze niet meer kunnen repareren.

Heeft u een van deze zaken tch gedaan of heeft iemand anders uw elektronica proberen te repareren, dan kunt u toch contact met ons opnemen. Vermeld in uw e-mail dan wel dat de print niet meer in originele staat is en wat er al aan gebeurd is. Dit heeft waarschijnlijk wl een meerprijs tot gevolg en mogelijk een beperking van de garantie.



Hoe werkt het?

bullet

U stuurt mij een e-mail met vermelding van type machine (W...) en uw adresgegevens

bullet

U ontvangt van mij het adres waar u de print naar toe moet sturen en het rekeningnummer

bullet

U stuurt de module goed verpakt in een herbruikbare verpakking naar dit adres (vergeet niet uw naam en adres als afzender te vermelden

bullet

U maakt het bedrag en de verzendkosten (zie Prijzen) over op mijn rekening

bullet

U ontvangt na enkele dagen (vakantieperiodes uitgezonderd), de gerepareerde print terug

bullet

Als reparatie niet mogelijk is, ontvangt u ook bericht. Als u de print dan nog terug wilt, bent u alleen onderzoeks- en verzendkosten verschuldigd (totaal 33,64). Het teveel betaalde krijgt u terug.

bullet

Als u om welke reden dan ook afstand doet van de print, ontvangt u volledige restitutie van uw betaling.

bullet

Als de print binnen een jaar hetzelfde defect vertoont, wordt de print kosteloos gerepareerd. U betaalt alleen zelf de verzendkosten om de print naar mij te sturen. Ook dan geldt dat als reparatie niet meer mogelijk is, u volledige restitutie van uw oorspronkelijke betaling ontvangt op voorwaarde dat u afstand doet van de print.

bullet

U laat mij via e-mail even weten of alles in orde is.



Garantie

bullet

Een jaar garantie op de reparatie1)

bullet

Een jaar lang recht op restitutie van uw betaling als u de print2) naar mij terugstuurt



1) Wanneer u heeft gekozen voor een volledige revisie van de print, heeft de garantie betrekking op alle elektronische defecten van de print. Uitgezonderd zijn defecten die zijn veroorzaakt door blikseminslag of brand of door pogingen om de print zelf te repareren.



2) Voorwaarde is, dat na mijn reparatie geen reparatiepogingen door uzelf of door anderen zijn ondernomen en dat er geen van buiten komend onheil als blikseminslag of brand, schade heeft veroorzaakt aan de print. De reden dat u de print terugstuurt, kan zijn dat de print wederom defect is geraakt, of dat uw machine door een andere oorzaak onbruikbaar is geworden.

Storing defect defekt trommel draait niet spoelen lampje knippert machine dood



Ook vervanging transformator en andere reparaties van de wasmachine- en condensdrogermodules:



Print

Miele wasmachinemodel

EDRU001W1069,W697,W698,W699,W700,W701,W711,W726,W729,W770,W796
EDSTU201

W701,W704,W709,W710,W716,W717,W719,W720,W723,W724,W726,W731,W732,

W788,W791,W796,WT745,WT795

EDSTU202W694,W705,W791,W792,W793,W794
EDSU101W719,W720,W723,W724,W726
EDSU102W701,W704,W705,W709,W710,W711,W716,W719,W720,W726,W731
EL001W712,W713,W715,W718,W720,W729,W732,W738,W790,W792,W795,W796,W799,W905
EL101W1918,W5425,W9059,W913,W914,W916,W917,W918,W921,W925,W933
EL110

W110,W700,W800,W801,W805,W811,W8115,W820,W825,W830,W8314,W832,W833,W901,

W908,W909,W911,W915,W929,W908

EL140Aalleen -A model: W934,W937,W984

EL150

A,B,C,D

W149,W155,W2572,W2573,W2577,W2584,W2585,W2586,W2587,W2833,W2835,W2852,W2863,W2833,W300,W3160,

W3345,W3460,W351,W352,W353,W3545,W355,W357,W3574,W3575,W360,W361,W3616,W362,W363,W367,W370,

W373,W374,W375,W376,W377,W381,W383,W387,W430S,W432S,W433S,W435S,W437S,W439S,W440S,W441S,

W442S,W443S,W444S,W445S,W447S,W449S,W450S,W451S,W452S,W453S,W455S,W457S,W459S,W460S,W461S,

W463S,W467S,W470S,W471S,W473S,W475S,W476S,W477S,W479S,W980,W985,W986,W987,W989

EL200

B,C,D

W2866,W8120,W835,W837,W838,W842,W843,W844,W852,W853,W8535,W857,W859,W873,

W9140,W9345,W963,W9645,W974

ELP152 -A

W2515, W2553, W3831, W3838, W5245, W5260, W5660, V5760 WPS, V5760 Meteor,

EDPL

W15XX, W16XX, W17XX, W18XX, W19XX, W21XX, W22XX, W23XX, W24XX, W25XX, W31XX, W32XX, W34XX, W35XX

Electrolux

EDC46130W, EDC66130W, EDC66150W, EDC67150W, EDC67550W, EDC67555W, EDC77570W, EDI96150W

AEG

6130W, 6150W, 7150W, 7550W, 7555W, 7570W, T55400, T55403, T55405, T55500, T55540, T55542, T55543, T55544, T55545, T55580, T55600, T55610, T55640, T55800, T55840, T56600, T56640, T56740, T56800, T56830, T56840, T568DIA, T57630, T57800, T57808, T57830, T57848, T57900, T58840, T59820, T59850, T59860, T59880, T88800, T88840, TMARATHON

Zanussi

TC7114, TCE7114, TCE7224, ZTE170, ZTE220, ZTE240, ZTE260, ZTE265, ZTE270, ZTE272, ZTE273, ZTE275, ZTE277, ZTE280, ZTE285, ZTE286, ZTE289, ZTH485, ZTK120



In enkele machinemodellen (bijv. W729), kunt u verschillende prints aantreffen



Let op: Voor de volgende typen kan ik helaas GN ondersteuning leveren:

W733, W734, W735, W736, W737, W738, W750, W751, W753, W754, W755, W756,W757, W758,

W759, W760, W761, W763, W765, W770, W772, W780, W782, W783, W784, W793, WT489, WT490
